Machine de moulage par injection de table rotative verticale de 85 tonnes utilisée pour le connecteur RCA
Les spécifications de force de verrouillage de la machine de moulage par injection de table rotative verticale TAIFU varient de 35 tonnes à 350 tonnes, avec un diamètre minimum de 810 mm et un diamètre maximum de 2300 mm.La machine est équipée d'un système de contrôle de haute performance, offrant une garantie solide de précision et de stabilité du moulage par injection de haute qualité.
La machine de moulage par injection rotative verticale, grâce à sa conception unique de table tournante,peut être utilisé conjointement avec un équipement d'automatisation étendu pour réaliser une production automatisée de haute qualité et efficace pour des produits aux formes complexes et à des processus spéciauxIl a été largement utilisé dans les industries des pièces automobiles et de la nouvelle énergie.
Ce type de machine est généralementutilisés pour la production de pièces en plastique de petite à moyenne taille, tels queboîtiers pour téléphones portables,composants électroniques,pièces détachées automobilesetautres pièces de précisionLa capacité de 85 tonnes fait référence à la force de serrage exercée par la machine pour maintenir le moule ensemble pendant le processus d'injection.Cette force de serrage assure que le moule reste fermé et bien scellé pendant que le matériau fondu est injecté.
1Spécification:
| |
Unité |
Le véhicule doit être équipé d'un dispositif de sécurité. |
Le véhicule doit être équipé d'un dispositif de contrôle de la circulation. |
Le véhicule doit être équipé d'un dispositif de sécurité. |
| Unité d'injection |
Code de configuration du tireur |
Nom |
Z8 |
Z12 |
Z16 |
| Traction de vis |
mm |
140 |
160 |
200 |
| Diamètre de vis |
mm |
32 |
36 |
40 |
36 |
40 |
45 |
45 |
50 |
55 |
| Volume théorique d'injection |
en cm3 |
113 |
143 |
176 |
163 |
201 |
254 |
318 |
393 |
475 |
| Poids d'injection (PS) |
g |
105 |
133 |
164 |
151 |
187 |
237 |
296 |
365 |
442 |
| oz |
3.69 |
4.67 |
5.77 |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
| Max.Pression d'injection |
MPa |
228 |
180 |
146 |
222 |
180 |
142 |
218 |
177 |
146 |
| kgf/cm2 |
2331 |
1842 |
1492 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
| Taux d'injection |
en cm3/s |
100 |
126 |
156 |
128 |
158 |
200 |
167 |
206 |
249 |
| Vitesse maximale d'injection |
mm/s |
124 |
126 |
105 |
| Vitesse de rotation de la vis |
R.p.m. |
10~280 |
10~280 |
10 à 280 |
| Diamètre de l'anneau de positionnement |
mm |
120 |
120 |
120 |
| Une buse sort des plateaux |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Unité de applaudissement |
Force de serrage |
KN (tonnes) |
833 ((85)/980 ((100) |
1176 ((120) |
1568 (((160) |
| Le coup de pincement |
mm |
250 |
280 |
300 |
| Min.Épaisseur du moule |
mm |
230 ((310) |
Pour les produits: |
300 ((400) |
| Max. Ouverture |
mm |
480 ((560) |
560 (((660) |
600 ((700) |
| (L*W) Max.Taille du moule |
mm |
360*360/450*320 |
420*420/560*360 |
520*520/700*450 |
| Nombre de stations de tourne-disque |
mm |
2 |
2 |
2 |
| (D)Taille de la table tournante |
mm |
φ1010 |
φ1200 |
φ1400 |
| L' espacement de la barre supérieure |
mm |
80 |
80 |
100 |
| Distance de l'éjecteur |
mm |
100 |
100 |
110 |
| Force d'éjection |
KN (tonnes) |
45(4.6) |
45(4.6) |
45(4.6) |
| Autres |
Pression du système |
Le produit doit être présenté dans un emballage de qualité supérieure. |
13.7 ((140)/17.2 ((175) |
13.7 ((140) |
13.7 ((140) |
| Capacité du réservoir d'huile |
L |
300 |
380 |
480 |
| Énergie électrique |
KW |
15 plus 2,2/18 plus 2.2 |
18 plus 2.2 |
22 plus 2.2 |
| Puissance de chauffage |
KW |
7.0 |
10.7 |
13.7 |
| Dimensions de la machine |
Je vous en prie. |
- Je vous en prie |
2.3 fois 1,8 fois 2.7 |
2.5 fois 2.0 fois 3.3 |
2.8 fois 2,2 fois 3.7 |
| Hauteur de la table de travail |
mm |
Plus de 1150(70) |
1310+(70) |
1495+(80) |
| Poids de la machine |
tonnes |
4.6 |
7.0 |
10.0 |
2Caractéristiques:
- Les rotatives à trois colonnes à deux stations et les tables traditionnelles de plus de 85 tonnes doivent être équipées d'une plate-forme
- Le plateau tournant est entraîné par un servo-moteur et a une précision de positionnement de 0,02-0,03 mm
- Le moteur principal de 85 tonnes ou plus (dont 85 tonnes) est équipé d'un servo

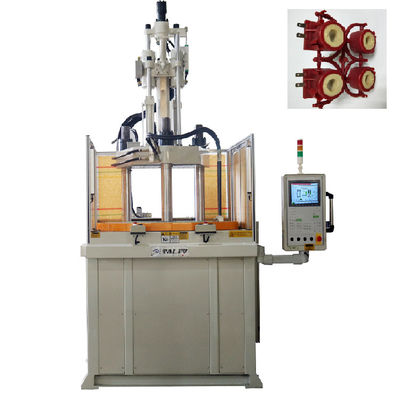

3- Des photos de la machine.:

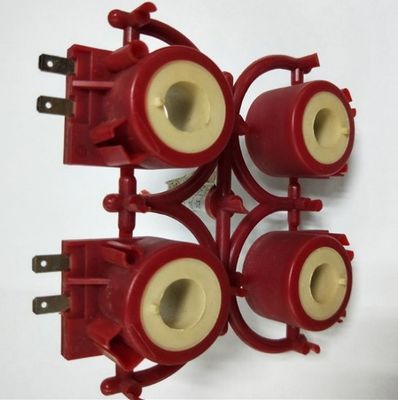

4. Applications:
5Pourquoi nous avoir choisis?
1La meilleure qualité de produit et le prix le plus compétitif.
2Personnel technique expérimenté en production.
3Conception et production sur mesure.
4Excellents services avant et après vente.
6FAQ:
Q: Testez-vous toutes les marchandises avant la livraison?
Oui, nous avons 100% de tests avant la livraison
Q: Emballage et expédition?
La bobine est recouverte de plastique à l'intérieur et cartonnée à l'extérieur.
Q: Quel est votre délai de livraison?
En général, il faut compter 20 à 45 jours après réception de l'avance.
En ce qui concerne votre commande et votre quantité.
Q: Quelles sont vos conditions de paiement?
T/T 30% de dépôt, 70% avant le départ.
Si vous êtes intéressé par nos machines, n'hésitez pas à Nous contacter!
