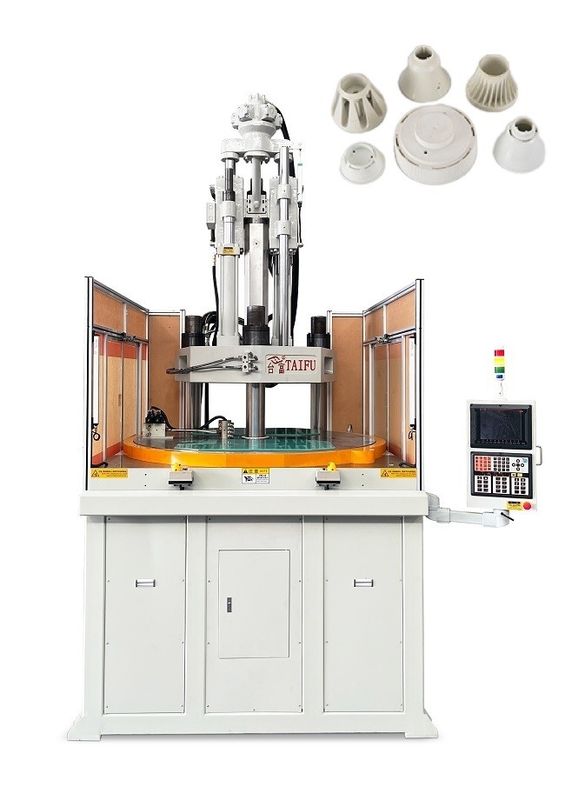

Machine de moulage par injection verticale de lampe à LED à coupe avec table rotative
La machine de moulage par injection rotative verticale, grâce à sa conception unique de table tournante,peut être utilisé conjointement avec un équipement d'automatisation étendu pour réaliser une production automatisée de haute qualité et efficace pour des produits aux formes complexes et à des processus spéciauxIl a été largement utilisé dans les industries des pièces automobiles et de la nouvelle énergie.
Ce type de machine est généralementutilisés pour la production de pièces en plastique de petite à moyenne taille, tels queboîtiers pour téléphones portables,composants électroniques,pièces détachées automobilesetautres pièces de précisionLa capacité de 120 tonnes se réfère à la force de serrage exercée par la machine pour maintenir le moule ensemble pendant le processus d'injection.Cette force de serrage assure que le moule reste fermé et bien scellé pendant que le matériau fondu est injecté.
Le disque a 2 stations. S'il y a des besoins particuliers, vous pouvez choisir 3 stations ou 4 stations pour obtenir un fonctionnement plus pratique.accessoires en caoutchouc pour roues de sac, accessoires pour téléphones portables et autres produits de moulage secondaires.
1Spécification:
| |
Unité |
Le véhicule doit être équipé d'un dispositif de sécurité. |
Le véhicule doit être équipé d'un système d'aéroglisseur. |
Le véhicule doit être équipé d'un dispositif de contrôle de la circulation. |
| Unité d'injection |
Code de configuration du tireur |
Nom |
Z16 |
Z16 |
Z20 |
| Traction de vis |
mm |
200 |
200 |
250 |
| Diamètre de vis |
mm |
45 |
50 |
55 |
55 |
60 |
65 |
60 |
65 |
70 |
| Volume théorique d'injection |
en cm3 |
318 |
393 |
475 |
475 |
565 |
664 |
707 |
830 |
962 |
| Poids d'injection (PS) |
g |
296 |
365 |
442 |
442 |
526 |
617 |
657 |
772 |
895 |
| oz |
10.43 |
12.88 |
15.59 |
15.59 |
18.55 |
21.77 |
23.19 |
27.21 |
31.56 |
| Max.Pression d'injection |
MPa |
218 |
177 |
146 |
170 |
143 |
122 |
198 |
169 |
146 |
| kgf/cm2 |
2226 |
1803 |
1490 |
1738 |
1460 |
1244 |
2022 |
1723 |
1486 |
| Taux d'injection |
cm3/s |
167 |
206 |
249 |
314 |
373 |
438 |
288 |
338 |
393 |
| Vitesse maximale d'injection |
mm/s |
105 |
132 |
102 |
| Vitesse de rotation de la vis |
R.p.m. |
10 à 280 |
10 à 240 |
10 à 240 |
| Diamètre de l'anneau de positionnement |
mm |
120 |
150 |
150 |
| Une buse sort des plateaux |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Unité de fixation |
Force de serrage |
KN (tonnes) |
1568 (((160) |
1960 ((200) |
2450 (environ 250) |
| Le coup de pincement |
mm |
300 |
350 |
350 |
| Min.Épaisseur du moule |
mm |
300 ((400) |
350 ((450) |
350 ((450) |
| Max. Ouverture |
mm |
600 ((700) |
700 ((800) |
700 ((800) |
| (L*W) Taille maximale du moule |
mm |
520*520/700*450 |
570*570/800*470 |
670*670/860*570 |
| Nombre de stations de tourne-disque |
mm |
2 |
2 |
2 |
| D) Taille de la table tournante |
mm |
φ1400 |
φ1630 |
φ1800 |
| QTY de l'éjecteur |
pièces |
5 |
5 |
5 |
| L' espacement de la barre supérieure |
mm |
100 |
125 |
125 |
| Distance de l'éjecteur |
mm |
110 |
150 |
150 |
| Force d'éjection |
KN (tonnes) |
45(4.6) |
45(4.6) |
45(4.6) |
| Autres |
Pression du système |
Le produit doit être présenté dans un emballage de qualité supérieure. |
13.7 ((140) |
13.7 ((140) |
13.7 ((140) |
| Capacité du réservoir d'huile |
L |
480 |
600 |
750 |
| Énergie électrique |
KW |
22 plus 2.2 |
31 plus 2.2 |
37 plus 2.2 |
| Puissance de chauffage |
KW |
13.7 |
13.7 |
24.3 |
| Dimensions de la machine |
L*W |
- Je vous en prie |
2.8 sur 2.2 |
3.5 fois 2.2 |
3.6 fois 2.3 |
| H (((non inclus éviter le tremblement de terre) |
- Je vous en prie |
Je vous en prie.3.7 (maximum):4.5) |
Je vous en prie.4.2 (maximum):5.2) |
Je vous en prie.4.2 (maximum):5.2) |
| Capacité d'eau de refroidissement |
L/min |
50 |
60 |
60 |
| Hauteur de la table de travail |
mm |
1495+(80 ans) |
1600+(80 ans) |
1600+(80 ans) |
| Poids de la machine |
tonnes |
10.0 |
15.2 |
17.5 |
2Caractéristiques:
- Les rotatives à trois colonnes à deux stations et les tables traditionnelles de plus de 85 tonnes doivent être équipées d'une plate-forme
- Un disque rapide et efficace avec un dispositif de capteur d'eau au milieu pour refroidir et transporter l'eau vers le moule inférieur.
- Le positionnement de haute précision permet une fermeture plus précise des moules supérieur et inférieur
- Des dispositifs automatiques tels que l'insertion et le retrait automatiques peuvent être installés pour obtenir un fonctionnement entièrement automatisé de l'ensemble de la machine.

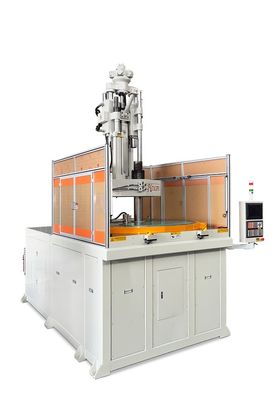

3- Des photos de la machine.:

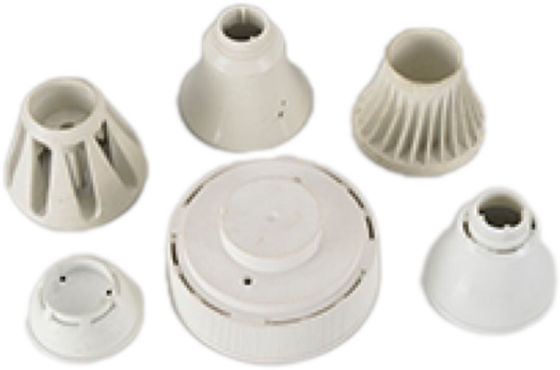

4. Applications:
5Pourquoi nous avoir choisis?
1La meilleure qualité de produit et le prix le plus compétitif.
2Personnel technique expérimenté en production.
3Conception et production sur mesure.
4Excellents services avant et après vente.
6FAQ:
- Je ne sais pas.Comment calculer le tonnage pour le moulage par injection?
A: Tonnage = volume * Pression maximale de sécurité
Par conséquent, il est toujours préférable de consulter un mouleur à injection expérimenté pour déterminer le tonnage exact en injection requis pour une application spécifique.5 tonnes par pouce carré est utilisé pour calculer le tonnage de serrage pour tout moule donné.
Q: Quel est votre délai de livraison?
En général, il faut compter 20 à 45 jours après réception de l'avance.
En ce qui concerne votre commande et votre quantité.
Q: Testez-vous toutes les marchandises avant la livraison?
Oui, nous avons 100% de tests avant la livraison
Q: Emballage et expédition?
La bobine est recouverte de plastique à l'intérieur et cartonnée à l'extérieur.
Q: Quelles sont vos conditions de paiement?
T/T 30% de dépôt, 70% avant le départ.
