Machine de moulage par injection de table rotative verticale de 120 tonnes pour le boîtier de la prise électrique
Machine de moulage par injection de table rotative verticale à station basse TAIFUIl adopte une surface de travail ergonomique pour rendre l'opération plus pratique et plus sûre.
Le fonctionnement de la machine de moulage par injection à table rotative verticale de 120 tonnes comporte plusieurs étapes.Tout d'abord, le matériau fondu est préparé en faisant fondre le matériau approprié, comme le plastique ou le caoutchouc.L'unité d'injection injecte le matériau fondu dans la cavité du moule que la table tournante tourneUne fois que le matériau a refroidi et solidifié dans le moule, le moule s'ouvre et les accessoires d'appareils ménagers finis sont éjectés.
La machine est équipée d'un système de contrôle de haute performance pour assurer une solide garantie de précision et de stabilité du moulage par injection de haute qualité,positionnement avecLe moule ne peut pas être fermé s'il n'est pas positionné, ce qui protège l'utilisation normale du moule. En raison de sa conception unique de disque rotatif, la machine de moulage par injection à plaque tournante verticale peut être utilisée avec un équipement d'automatisation étendu pourréaliser une production automatisée de haute qualité et efficace de produits aux formes complexes et aux procédés spéciaux.La partie d'alimentation peut être sélectionnéemoteurs hydrauliques et servo-moteurs, oupeuvent également être équipées de configurations plus élevées selon les produits et les exigences du client. Il est maintenant largement utilisé dans les pièces automobiles et l'industrie de la nouvelle énergie.
1Spécification:
| |
Unité |
Le numéro d'immatriculation du véhicule: |
Les données de référence sont les suivantes: |
Les données de référence sont les suivantes: |
| Unité d'injection |
Traction de vis |
mm |
140 |
160 |
200 |
| Diamètre de vis |
mm |
32 |
36 |
40 |
36 |
40 |
45 |
45 |
50 |
55 |
| Volume théorique d'injection |
en cm3 |
113 |
143 |
176 |
163 |
201 |
254 |
318 |
393 |
475 |
| Poids d'injection (PS) |
g |
105 |
133 |
164 |
151 |
187 |
237 |
296 |
365 |
442 |
| oz |
3.69 |
4.67 |
5.77 |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
| Max.Pression d'injection |
MPa |
228 |
180 |
146 |
222 |
180 |
142 |
218 |
177 |
146 |
| kgf/cm2 |
2331 |
1842 |
1492 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
| Taux d'injection |
en cm3/s |
100 |
126 |
156 |
128 |
158 |
200 |
167 |
206 |
249 |
| Vitesse maximale d'injection |
mm/s |
124 |
126 |
105 |
| Vitesse de rotation de la vis |
R.p.m. |
10~280 |
10~280 |
10 à 280 |
| Diamètre de l'anneau de positionnement |
mm |
120 |
120 |
120 |
| Une buse sort des plateaux |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Unité de fixation |
Force de serrage |
KN (tonnes) |
833 ((85) |
1176 ((120) |
1568 (((160) |
| Le coup de pincement |
mm |
280 |
300 |
350 |
| Min.Épaisseur du moule |
mm |
230 ((310) |
Pour les produits: |
300 ((400) |
| Max. Ouverture |
mm |
Le nombre de personnes concernées |
580 (((680) |
650(750) |
| (L*W) Max.Taille du moule |
mm |
360*360/450*320 |
420*420/560*360 |
520*520/700*450 |
| Nombre de stations de tourne-disque |
mm |
2 |
2 |
2 |
| (D)Taille de la table tournante |
mm |
φ1010 |
φ1200 |
φ1400 |
| Qualité de l'éjecteur |
pièces |
3 |
5 |
5 |
| L' espacement de la barre supérieure |
mm |
80 |
80 |
100 |
| Distance de l'éjecteur |
mm |
100 |
100 |
110 |
| Force d'éjection |
KN (tonnes) |
45(4.6) |
45(4.6) |
45(4.6) |
| Autres |
Pression du système |
Le produit doit être présenté dans un emballage de qualité supérieure. |
13.7 ((140) |
13.7 ((140) |
13.7 ((140) |
| Capacité du réservoir d'huile |
L |
350 |
430 |
500 |
| Énergie électrique |
KW |
15 plus 2.2 |
18 plus 2.2 |
22 plus 2.2 |
| Puissance de chauffage |
KW |
7.0 |
10.7 |
13.7 |
| Dimensions de la machine |
Je vous en prie. |
- Je vous en prie |
2.5 fois 1.9 fois 2.5 |
2.6 fois 2.0 fois 2.9 |
2.9 fois 2,2 fois 3.3 |
| Capacité d'eau de refroidissement |
L/min |
40 |
50 |
50 |
| Hauteur de la table de travail |
mm |
Plus de 780(70) |
Plus de 820(70) |
915+(80) |
| Poids de la machine |
tonnes |
6.5 |
9.5 |
12.8 |
produit titre
2Caractéristiques:
- La machine est conçue avec une table de travail basse, ce qui permet aux opérateurs d'y accéder facilement pour charger les moules, effectuer des tâches d'entretien et surveiller le processus de moulage par injection.La basse hauteur de la table de travail assure la commodité et l'ergonomie pendant le fonctionnement.
- La conception de la plaque tournante adopte la technologie MLT pour améliorer la durabilité de la plaque tournante.Le mouvement de la plaque tournante est lisse et sans impact, et le positionnement est précis.
- Efficacité élevée

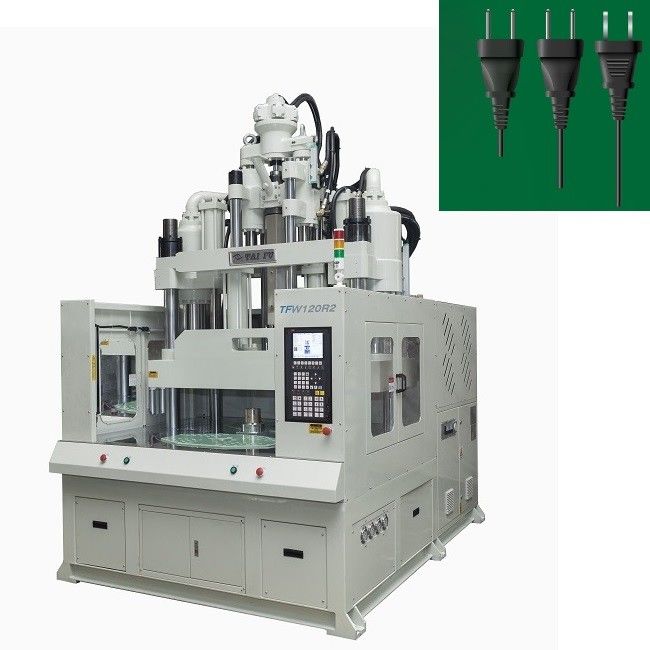

3- Des photos de la machine.:

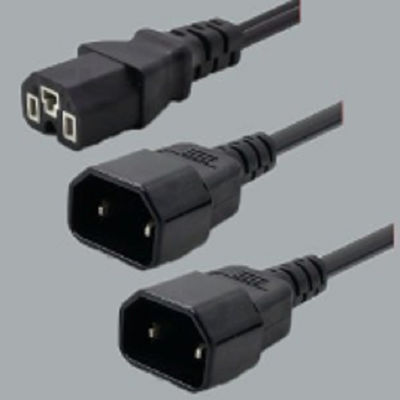

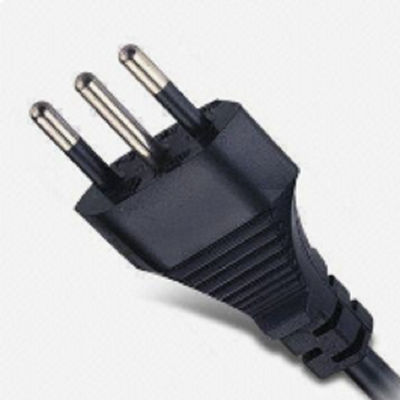

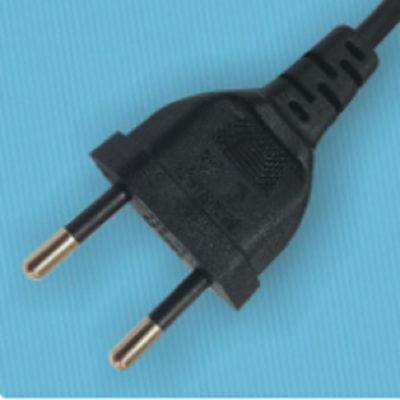

4. Applications:
5Pourquoi nous avoir choisis?
1La meilleure qualité de produit et le prix le plus compétitif.
2Personnel technique expérimenté en production.
3Conception et production sur mesure.
4Excellents services avant et après vente.
6FAQ:
- Je ne sais pas.Êtes-vous une société commerciale ou un fabricant??
A: Je suis désolé.Nous sommes une usine située dans la ville de Dongguan, la plus grande zone de fabrication industrielle de Chine.
Q: Quelle est la durée de la garantie?
Nous fournissons des pièces détachées gratuites pour tout dommage non causé par l'homme et pour les problèmes de qualité. Notre support technique vous accompagnera pendant toute la durée de vie des machines.Si les machines fonctionnent correctement, il peut servir plus de 20 ans.
Q: Quel est votre délai de livraison?
En général, il faut compter 20 à 45 jours après réception de l'avance.
En ce qui concerne votre commande et votre quantité.
Q: Quelles sont vos conditions de paiement?
T/T 30% de dépôt, 70% avant le départ.
Q: Emballage et expédition?
La bobine est recouverte de plastique à l'intérieur et cartonnée à l'extérieur.
