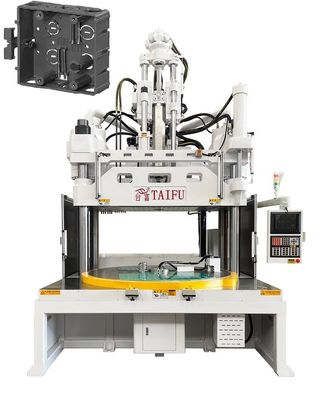

Machine de moulage par injection verticale à table de haute précision à faible travail de 250 tonnes avec une stabilité améliorée
La machine de moulage par injection de table rotative verticale à station basse TAIFU dispose d'une surface de travail ergonomique qui simplifie non seulement les opérations, mais augmente également la sécurité de l'opérateur.Son diamètre de plateau tournant varie d'un compact 810 mm à un spacieux 2300 mm, offrant une flexibilité pour les différents besoins de production.
Spécialement conçue pour la production de pièces automobiles, cette machine de moulage par injection verticale avec une table de travail basse excelle dans la fabrication précise et précise de tournevis en plastique.Son système de contrôle de haute performance assure une précision et une stabilité constantes du moulage par injection, garantissant une qualité de premier ordre.
Largement utilisée dans les industries des pièces automobiles et des nouvelles énergies, cette machine témoigne de l'engagement de TAIFU en faveur de l'innovation et de l'excellence en technologie de moulage par injection.
Les spécifications:
| |
Unité |
Les données de référence sont les suivantes: |
Le numéro d'immatriculation du véhicule: |
Les données de référence sont les suivantes: |
| Unité d'injection |
Traction de vis |
mm |
200 |
200 |
250 |
| Diamètre de vis |
mm |
45 |
50 |
55 |
55 |
60 |
65 |
60 |
65 |
70 |
| Volume théorique d'injection |
en cm3 |
318 |
393 |
475 |
475 |
565 |
664 |
707 |
830 |
962 |
| Poids d'injection (PS) |
g |
296 |
365 |
442 |
442 |
526 |
617 |
657 |
772 |
895 |
| oz |
10.43 |
12.88 |
15.59 |
15.59 |
18.55 |
21.77 |
23.19 |
27.21 |
31.56 |
| Max.Pression d'injection |
MPa |
218 |
177 |
146 |
170 |
143 |
122 |
198 |
169 |
146 |
| kgf/cm2 |
2226 |
1803 |
1490 |
1738 |
1460 |
1244 |
2022 |
1723 |
1486 |
| Taux d'injection |
en cm3/s |
167 |
206 |
249 |
314 |
373 |
438 |
288 |
338 |
393 |
| Vitesse maximale d'injection |
mm/s |
105 |
132 |
102 |
| Vitesse de rotation de la vis |
R.p.m. |
10 à 280 |
10 à 240 |
10 à 240 |
| Diamètre de l'anneau de positionnement |
mm |
120 |
150 |
150 |
| Une buse sort des plateaux |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Unité de fixation |
Force de serrage |
KN (tonnes) |
1568 (((160) |
1960 ((200) |
2450 (environ 250) |
| Traction de serrage |
mm |
350 |
350 |
400 |
| Min.Épaisseur du moule |
mm |
300 ((400) |
350 ((450) |
350 ((450) |
| Max. Ouverture |
mm |
650(750) |
700 ((800) |
750 ((850) |
| (L*W) Max.Taille du moule |
mm |
520*520/700*450 |
570*570/800*470 |
670*670/860*570 |
| Nombre de stations de tourne-disque |
mm |
2 |
2 |
2 |
| (D)Taille de la table tournante |
mm |
φ1400 |
φ1630 |
φ1800 |
| QTY de l'éjecteur |
pièces |
5 |
5 |
5 |
| L' espacement de la barre supérieure |
mm |
100 |
125 |
125 |
| Distance de l'éjecteur |
mm |
110 |
150 |
150 |
| Force d'éjection |
KN (tonnes) |
45(4.6) |
45(4.6) |
45(4.6) |
| Autres |
Pression du système |
Le produit doit être présenté dans un emballage de qualité supérieure. |
13.7 ((140) |
13.7 ((140) |
13.7 ((140) |
| Capacité du réservoir d'huile |
L |
500 |
650 |
800 |
| Énergie électrique |
KW |
22 plus 2.2 |
31 plus 2.2 |
37 plus 2.2 |
| Puissance de chauffage |
KW |
13.7 |
13.7 |
24.3 |
| Dimensions de la machine |
Je ne sais pas. |
- Je vous en prie |
2.9 fois 2,2 fois 3.3 |
3.0*2,4*3.7 |
3.3 fois 2,6 fois 4.4 |
| Capacité d'eau de refroidissement |
L/min |
50 |
60 |
60 |
| Hauteur de la table de travail |
mm |
915+(80) |
935+(80) |
935+(80) |
| Poids de la machine |
tonnes |
12.8 |
16.5 |
20.5 |
Caractéristiques:
1. basé sur le concept européen de conception de coffrage, le point de référence de l'analyse des contraintes de verrouillage du coffrage est amélioré et la rigidité du coffrage est meilleure
2Excellente précision d'injection, la répétabilité de la position de l'extrémité d'injection peut atteindre ± 0,1 mm et la répétabilité du poids du produit peut atteindre 3%.
3Selon les différents besoins d'efficacité de production du produit, il peut être adapté de façon flexible à une plaque tournante à deux stations à 180° avant et arrière,une plaque tournante à trois stations tournant à 120° dans le même sens, ou une plaque tournante combinée à quatre stations à rotation de 90°+180° pour augmenter encore la capacité de production

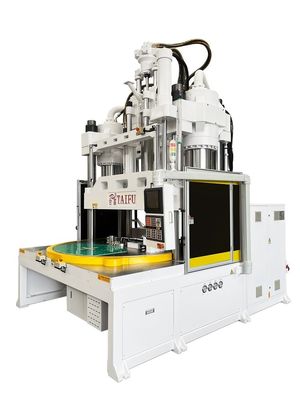

Images de la machine:

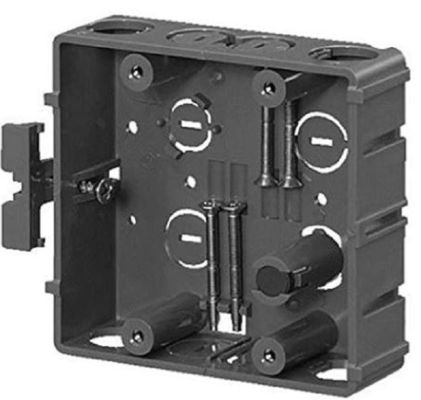

Applications:
Pourquoi nous choisir?
-
Qualité de premier ordre avec des prix compétitifs.
-
Une équipe technique qualifiée pour la production de précision.
-
Des conceptions sur mesure pour répondre à vos besoins.
-
Assistance pré et post-vente sans faille.
FAQ:
Q: Quelles sont vos conditions de paiement?
R: Nous exigeons un dépôt de 30% par T/T, les 70% restants devant être payés avant expédition.
Q: Effectuez-vous un contrôle de qualité sur toutes les marchandises avant la livraison?
R: Absolument, nous assurons un test à 100% de tous les produits avant la livraison pour garantir leur qualité et leur fiabilité.
Q: Êtes-vous une société commerciale ou un fabricant?
R: Nous sommes un fabricant situé dans la ville de Dongguan, le plus grand centre de fabrication industrielle de Chine. Toutes nos machines sont produites par notre équipe qualifiée dans notre propre usine.
Q: Quel est votre délai de livraison estimé?
R: Généralement, cela prend entre 20 et 45 jours après réception du paiement anticipé. Cependant, le délai de livraison exact peut varier en fonction de votre commande spécifique et de votre quantité.
Q: Comment gérez-vous l'emballage et l'expédition?
R: Nos bobines sont recouvertes de plastique à l'intérieur et emballées dans des cartons pour un transport sûr. Cependant, nous pouvons également personnaliser l'emballage en fonction de vos exigences spécifiques.
Si vous êtes intéressé par nos machines, n'hésitez pas à nous contacter.
