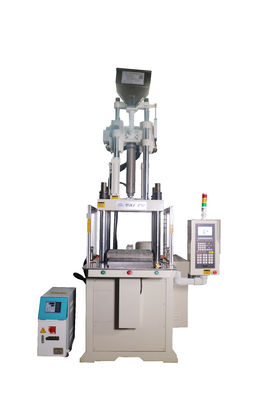

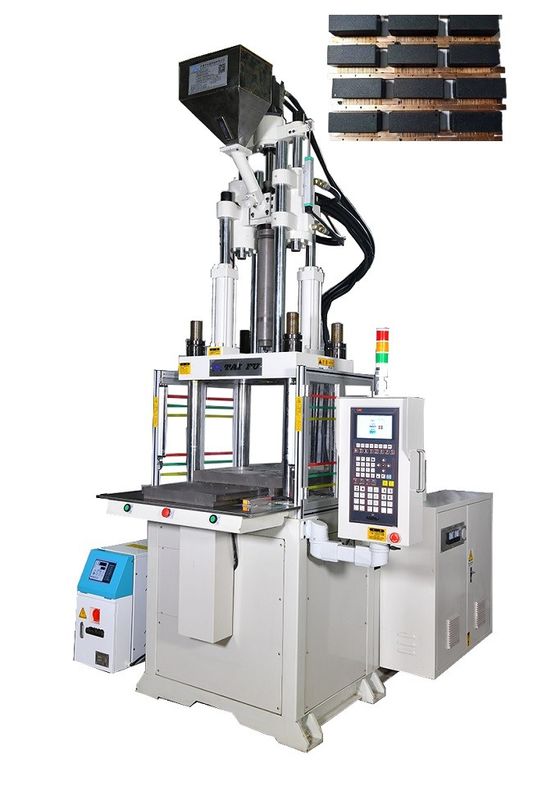

Machine de moulage par injection verticale à base de bachélite de 55 tonnes avec matériaux thermoplastiques
Fermeture verticale du moule, injection verticale, structure de moule à glisser unique, le produit est injecté après avoir glissé hors de l'espace supérieur du modèle, l'opération du travailleur est plus pratique,et robots optionnels et automatisation pour une production entièrement automatisée.
Le moule inférieur glisse hors de l'espace supérieur du modèle, pour le besoin de produits de taille d'extraction élevée ont des avantages absolus,les colonnes de guidage de moule supérieur laisser le moule inférieur pour former un espace en mouvement peut être glissé hors du moule inférieur, la production de produits de haute taille d'extraction est plus efficace, a été largement utilisée dans divers types de produits en plastique avec des incrustations et un procédé de moulage par injection polyvalent.
Machine de moulage par injection de bakelite: Cette machine est utilisée pour injecter de la résine de bakelite fondue dans un moule pour produire des produits de bakelite aux formes et tailles souhaitées.Il se compose généralement d'une unité d'injection., une unité de serrage et un système de commande.
Ces machines sont spécialement conçues et optimisées pour travailler avec des matériaux de bakelite, qui ont des propriétés et des exigences de traitement uniques.La série de machines Bakelite fournit des solutions efficaces et fiables pour la production de divers produits Bakelite.
Il est à noter que la bakelite a été largement remplacée par d'autres matériaux tels que les plastiques et les composites dans les processus de fabrication modernes.le terme "série de machines de bakelite" est encore utilisé pour désigner les machines conçues pour travailler avec des types similaires de résines thermodurcissives et de matériaux composites.
Spécification
Paramètres techniques de la machine
| |
Unité |
Le véhicule doit être équipé d'un système d'aéroglisseur. |
Le véhicule doit être équipé d'un dispositif de sécurité. |
Le véhicule doit être équipé d'un dispositif de contrôle de la circulation. |
| Unité d'injection |
| Traction de vis |
mm |
140 |
140 |
140 |
| Diamètre de vis |
mm |
22 |
26 |
28 |
28 |
30 |
32 |
32 |
36 |
40 |
| Volume théorique d'injection |
en cm3 |
53 |
74 |
86 |
86 |
99 |
113 |
113 |
143 |
176 |
| Poids d'injection (PS) |
g |
49 |
69 |
80 |
80 |
92 |
105 |
105 |
133 |
164 |
| oz |
1.75 |
2.44 |
2.83 |
2.83 |
3.25 |
3.69 |
3.69 |
4.67 |
5.77 |
| Max.Pression d'injection |
MPa |
248 |
178 |
153 |
213 |
185 |
163 |
228 |
180 |
146 |
| kgf/cm2 |
2531 |
1812 |
1563 |
2170 |
1890 |
1661 |
2331 |
1842 |
1492 |
| Taux d'injection |
en cm3/s |
44 |
62 |
72 |
65 |
74 |
84 |
100 |
126 |
156 |
| Vitesse maximale d'injection |
mm/s |
117 |
105 |
124 |
| Vitesse de rotation de la vis |
R.p.m. |
10 à 300 |
10 à 300 |
10 à 280 |
| Diamètre de l'anneau de positionnement |
mm |
100 |
110 |
120 |
| Une buse sort des plateaux |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Unité de fixation |
| Force de serrage |
KN (tonnes) |
343 ((35)/441 ((45) |
Les États membres |
833 ((85)/980 ((100) |
| Le coup de pincement |
mm |
200 |
200 |
250 |
| Min.Épaisseur du moule |
mm |
150 ((210) |
180(240) |
230 ((310) |
| Max. Ouverture |
mm |
350 ((410) |
380 ((440) |
480 ((560) |
| (L*W)Distance entre les barres d'attache |
mm |
410*220 |
445*255 |
520*350 |
| (L*W) Taille maximale du moule |
mm |
330*360 |
400*375 |
500*470 |
| (L*W) Taille du patin |
mm |
350*380 |
420*395 |
540*490 |
| QTY de l'éjecteur |
pièces |
3 |
3 |
3 |
| L' espacement de la barre supérieure |
mm |
80 |
80 |
80 |
| Distance de l'éjecteur |
mm |
100 |
100 |
100 |
| Force d'éjection |
KN (tonnes) |
26.5 ((2.7) |
26.5 ((2.7) |
26.5 ((2.7) |
| Autres |
| Pression du système |
Le produit doit être présenté dans un emballage de qualité supérieure. |
13.7 ((140)/17.2 ((175) |
13.7 ((140) |
13.7 ((140)/17.2 ((175) |
| Capacité du réservoir d'huile |
L |
130 |
140 |
280 |
| Énergie électrique |
KW |
5.5 / 7.5 |
7.5 |
15/18. Je vous en prie.7 |
| Puissance de chauffage |
KW |
3.6 |
5.5 |
7.0 |
| Dimensions de la machine |
L*W |
- Je vous en prie |
1.8 sur 1.2 |
2.05*1.3 |
2.2*1.5 |
| H(à l'exclusion des pieds absorbant les chocs) |
- Je vous en prie |
Je vous en prie.2.2 (maximum):2.8) |
Je vous en prie.2.32 ((Max:2.9) |
Je vous en prie.2.7 (maximum):3.4) |
| Capacité d'eau de refroidissement |
L/min |
25 |
35 |
40 |
| Hauteur du banc de travail+(Hors pieds absorbant les chocs) |
mm |
990+(60) |
1088+(60) |
1140+(70) |
| Poids de la machine |
tonnes |
1.5 |
1.9 |
3.9 |
Caractéristiques
- Convient pour le moulage par injection de produits thermodurcissables. Mécanisme de verrouillage par compression directe à haute force de verrouillage, conception verticale de double cylindre d'injection, haute pression d'injection.
- La précision de la position d'injection est élevée et le mécanisme global de la machine est serré et beau.
- Les options de station unique et de station double sont librement disponibles, ce qui rend le moulage plus rentable.
- Le dispositif de protection électrique garantit l'absence de dysfonctionnement et la sécurité des opérateurs.
Application du projet
Pourquoi nous avoir choisis?
1La meilleure qualité de produit et le prix le plus compétitif.
2Personnel technique expérimenté en production.
3Conception et production sur mesure.
4Excellents services avant et après vente.
Questions fréquentes
Q: Testez-vous toutes les marchandises avant la livraison?
Oui, nous avons 100% de tests avant la livraison
Q: Emballage et expédition?
La bobine est recouverte de plastique à l'intérieur et cartonnée à l'extérieur.
Q: Quelles sont vos conditions de paiement?
T/T 30% en dépôt, 70% avant le départ.
Q: Quels types de produits peuvent être fabriqués à l'aide d'une machine de moulage par injection verticale?

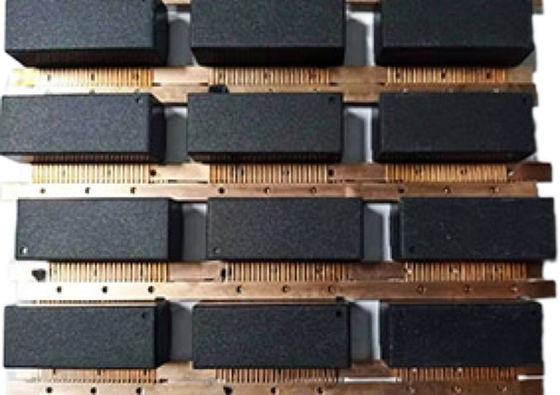

Les machines de moulage par injection verticale sont couramment utilisées pour produire des produits tels que des composants moulés par insertion, des produits surmoulés, des câbles et des connecteurs surmoulés verticalement,et petites pièces de précision.
Q: Quel est votre délai de livraison?
En général, il faut compter 20 à 45 jours après réception de l'avance.
