Machine de moulage par injection verticale de 85 tonnes avec planche à roulettes à double glissement
La machine de moulage par injection verticale TAIFU est connue pour sa qualité, sa fiabilité et ses performances éprouvées, ce qui lui permet une manipulation facile et une sécurité de fonctionnement extrêmement élevée.Nos machines sont largement utilisées dans le domaine du moulage par injection, du moulage par injection multicolore, du moulage par injection multicomposants, du moulage par injection de haute précision,Le moulage par injection thermosetting et le moulage par injection au silicone liquide, etc..
Il existe différents modèles VSD-Le nombre de personnes concernées par le traitementDisponible pour la personnalisation. Contactez-nous pour plus d'informations.
1.Les spécifications:
| |
Unité |
Le véhicule doit être équipé d'un système d'aération. |
Le TFV4-160SD |
Le TFV4-200SD |
| Unité d'injection |
Traction de vis |
mm |
160 |
200 |
200 |
| Diamètre de vis |
mm |
36 |
40 |
45 |
45 |
50 |
55 |
55 |
60 |
65 |
| Volume théorique d'injection |
en cm3 |
163 |
201 |
254 |
318 |
393 |
475 |
475 |
565 |
664 |
| Poids d'injection (PS) |
g |
151 |
187 |
237 |
296 |
365 |
442 |
442 |
526 |
617 |
| oz |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
15.59 |
18.55 |
21.77 |
| Max.Pression d'injection |
MPa |
222 |
180 |
142 |
218 |
177 |
146 |
170 |
143 |
122 |
| kgf/cm2 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
1738 |
1460 |
1244 |
| Taux d'injection |
en cm3/s |
128 |
158 |
200 |
167 |
206 |
249 |
314 |
373 |
438 |
| Vitesse maximale d'injection |
mm/s |
126 |
105 |
132 |
| Vitesse de rotation de la vis |
R.p.m. |
10~280 |
10 à 280 |
10 à 240 |
| Diamètre de l'anneau de positionnement |
mm |
120 |
120 |
150 |
| Une buse sort des plateaux |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
Unité de fixation |
Force de serrage |
KN (tonnes) |
1176 ((120) |
1568 (((160) |
1960 ((200) |
| Le coup de pincement |
mm |
280 |
300 |
350 |
| Min.Épaisseur du moule |
mm |
Pour les produits: |
300 ((400) |
350 ((450) |
| Max. Ouverture |
mm |
560 (((660) |
600 ((700) |
700 ((800) |
| (L*W) Distance entre les barres d'attache |
mm |
760*380 |
860*420 |
900*450 |
| (L*W) Max.Taille du moule |
mm |
600*540 |
630*630 |
710*710 |
| (Taille du patin |
mm |
1290*560 |
1400*650 |
1590*730 |
| QTY de l'éjecteur |
pièces |
3 |
5 |
5 |
| L' espacement de la barre supérieure |
mm |
80 |
100 |
150 |
| Distance de l'éjecteur |
mm |
100 |
110 |
150 |
| Force d'éjection |
KN (tonnes) |
45(4.6) |
45(4.6) |
45(4.6) |
| Autres |
Pression du système |
Le produit doit être présenté dans un emballage de qualité supérieure. |
13.7 ((140) |
13.7 ((140) |
13.7 ((140) |
| Capacité du réservoir d'huile |
L |
340 |
450 |
540 |
| Énergie électrique |
KW |
18 plus 2.2 |
22 plus 2.2 |
31 plus 2.2 |
| Puissance de chauffage |
KW |
10.7 |
13.7 |
13.7 |
| Dimensions de la machine |
Je vous en prie. |
- Je vous en prie |
2.4 fois 2,25 fois 3.3 |
2.5 fois 2,4 fois 3.7 |
2.8 fois 2,7 fois 4.4 |
| Capacité d'eau de refroidissement |
L/min |
50 |
50 |
60 |
| Hauteur de la table de travail |
mm |
1340+(70) |
1480+(80) |
1630+(80) |
| Poids de la machine |
tonnes |
7.0 |
10.8 |
14.0 |
2Caractéristiques:
- Il peut être étendu avec la programmation informatique et l'extraction automatisée; la connexion d'équipements embarqués peut réaliser la conception d'une machine entièrement automatique
- Injection verticale, commande électronique en chinois/anglais, affichage à plein écran, double contrôle de pression et de débit, structure mécanique optimisée, fonctionnement en douceur, vitesse élevée
- La machine à plaques coulissantes à double mode verticale adopte le glissement alternant à gauche et à droite des deux moules, un moule formant tandis que l'autre est encastré à l'extérieur,fournir une haute efficacité opérationnelle et augmenter la productivité de cent pour centIl peut être utilisé pour le moulage par injection de produits de revêtement secondaires.

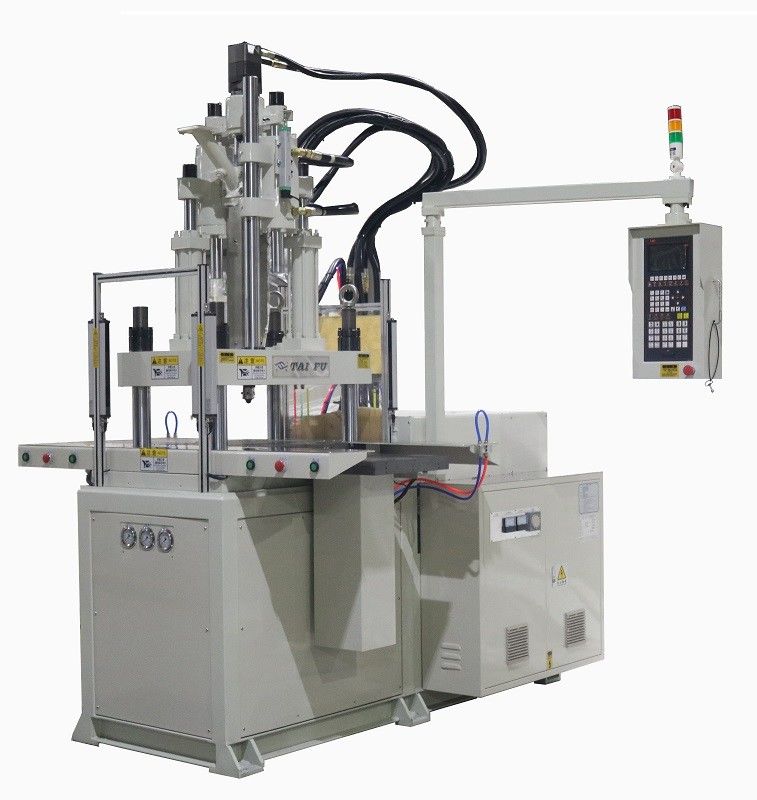

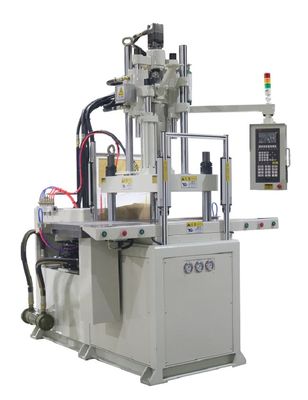

3- Des photos de la machine:

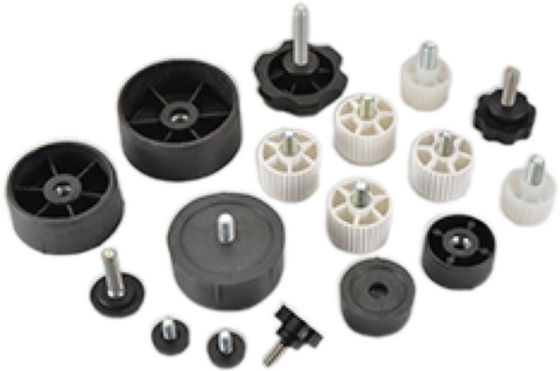

4. Applications:
5FAQ:
Q: Êtes-vous une société commerciale ou un fabricant?
A: Je suis désolé.Nous sommes une usine située dans la ville de Dongguan, la plus grande zone de fabrication industrielle de Chine.
Q: Combien de temps avez-vous pour la livraison?
R: Les petites machines sont en stock. Généralement, le délai de livraison des machines standard est de 7 à 35 jours ouvrables. Pour les machines personnalisées, il sera de 40 à 60 jours ouvrables.
Q: Quelle est la différence entre le moulage simple et le moulage double?
R: Le moule peut comporter une ou plusieurs cavités, chacune pouvant être utilisée pour créer une seule pièce.alors qu'un moule à plusieurs cavités produit plus d'unUne fois le moule fabriqué, le moulage par injection devient un processus en six étapes facilement reproduisible.
Q: Quelles sont vos conditions de paiement?
A: 30% TT à l'avance, 70% de solde avant expédition. ou L/C à vue.
Q: Quelle est la durée de la garantie?
A: 1 an de garantie pour toutes les machines. Nous fournissons des pièces gratuites pour tout dommage non causé par l'homme et des problèmes de qualité. Notre support technique vous accompagnera pendant toute la durée de vie des machines.Si les machines fonctionnent correctement, il peut servir plus de 20 ans.
